D4V

Small Limit Switch

D4V

Compact Vertical Models Sized for Asian Standards

(Unit: mm)

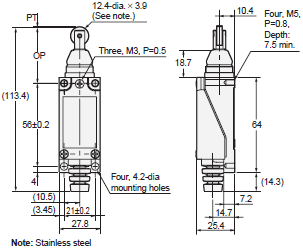

Roller Lever
D4V-8104Z

D4V Dimensions 1

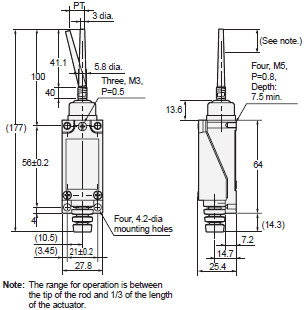

Rod Lever
D4V-8107Z

D4V Dimensions 2

Adjustable Roller Lever
D4V-8108Z

D4V Dimensions 3

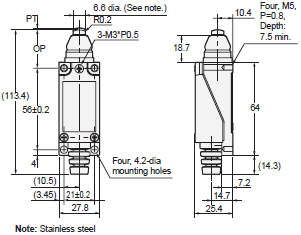

Push Plunger
D4V-8111Z

D4V Dimensions 4

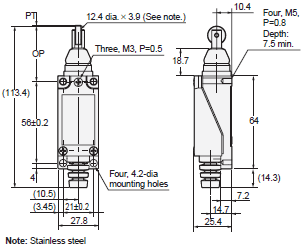

Roller Plunger
D4V-8112Z

D4V Dimensions 5

Crossroller Plunger
D4V-8122Z

D4V Dimensions 6

Coil Spring
D4V-8166Z

D4V Dimensions 7

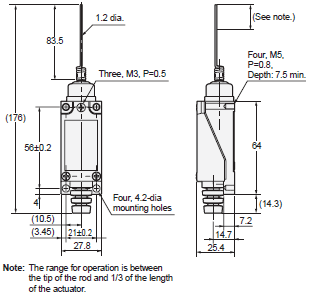

Wire Spring
D4V-8169Z

D4V Dimensions 8

Note: Unless otherwise specified, the tolerances are ±0.4 mm for the above dimensions for each model.
